CircleWizard – früher KreisAnordnungsTool – erstellt regelmäßige Kreis- und Lochmuster in einer aktiven Autodesk-Fusion-Skizze. Ausgehend von einem gewählten Skizzenpunkt erzeugt das Add-in konzentrisch aufgebaute Strukturen mit einstellbarem Bohrungsdurchmesser und konstantem Abstand.
Wichtige Funktionen
- Mittelpunkt über einen vorhandenen Skizzenpunkt auswählen
- Durchmesser der Kreise beziehungsweise späteren Bohrungen einstellen
- Anzahl der Kopien und Abstand zwischen den Kreisen festlegen

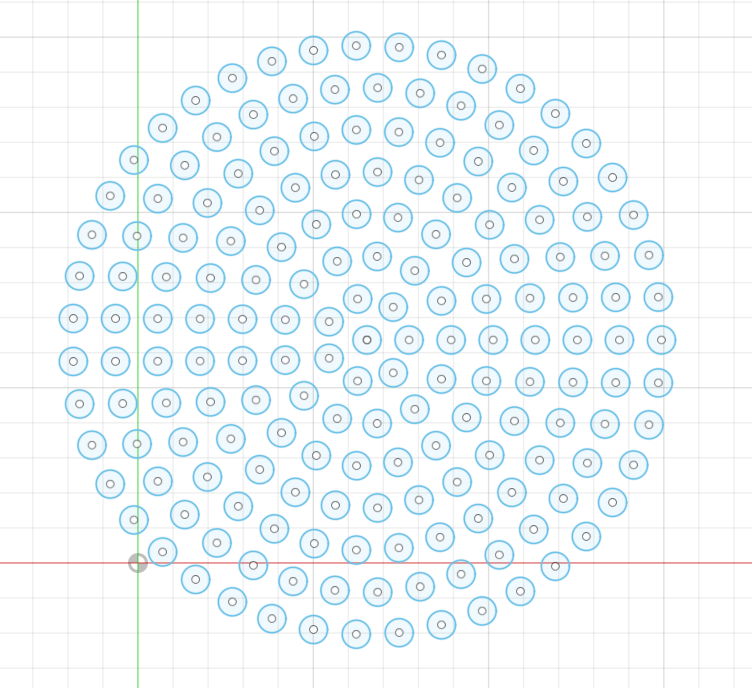

- gleichmäßige, ringförmig wachsende Kreisstruktur automatisch erzeugen
- optional einen umschließenden Außenkreis hinzufügen

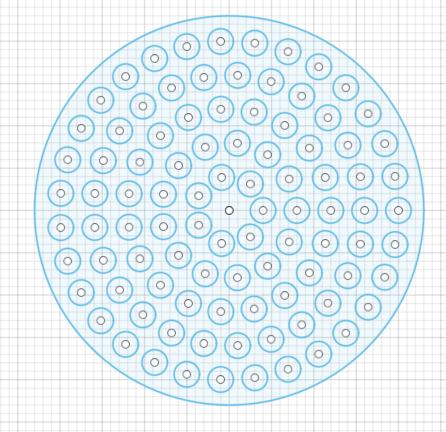

- Startbohrung am Mittelpunkt bei Bedarf entfernen
- geschätzte Kreisanzahl bereits im Dialog anzeigen
- Warnung bei großen und Sperre bei übergroßen Mustern zum Schutz vor langen Fusion-Blockaden
- Benutzeroberfläche auf Deutsch, Englisch, Französisch, Spanisch, Italienisch und Polnisch

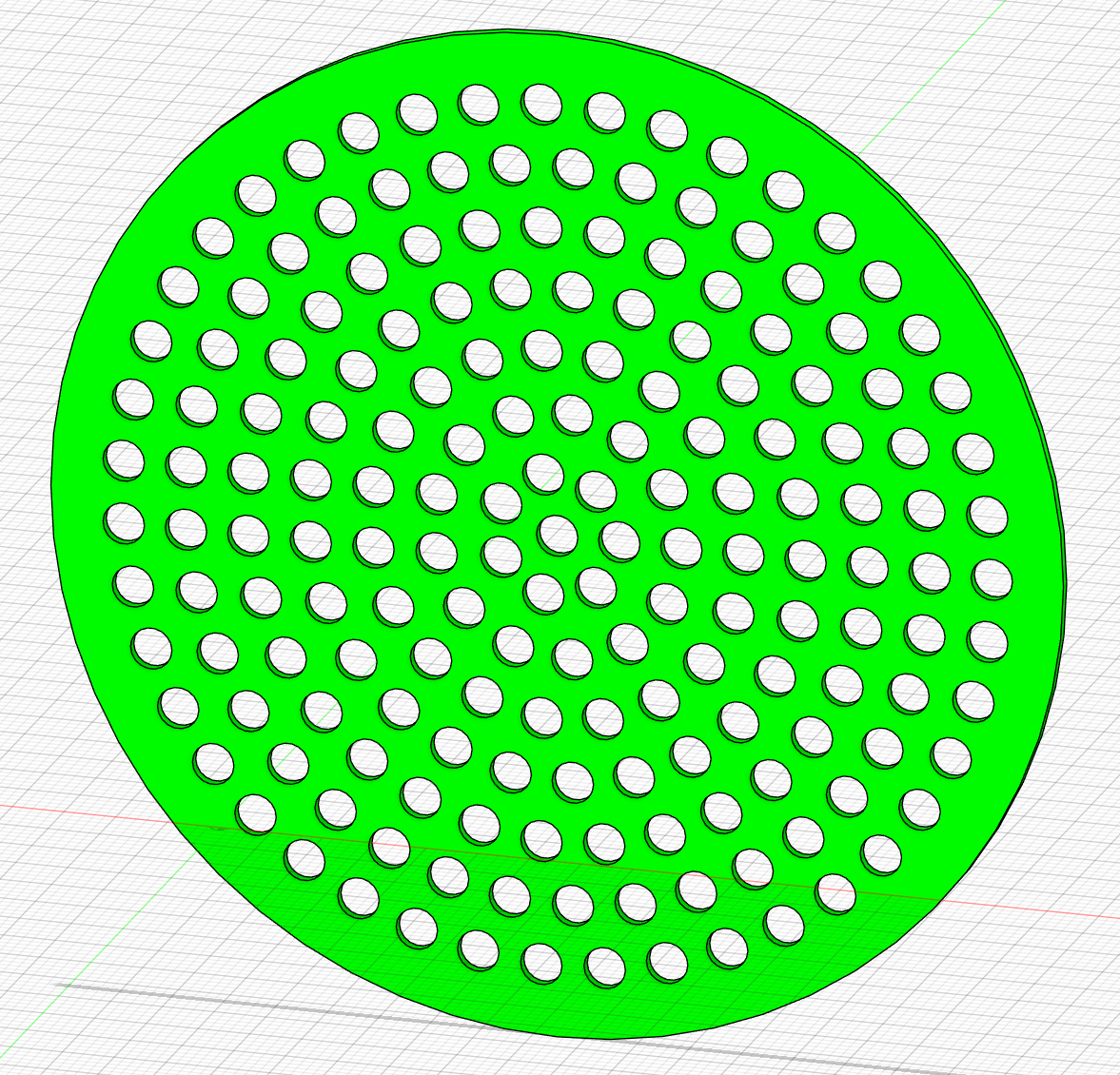

Das Werkzeug übernimmt die aufwendige Platzierung der einzelnen Skizzenkreise. Dadurch lassen sich Siebflächen, Lautsprecherabdeckungen, Lüftungsgitter und andere regelmäßig gelochte Bauteile schnell vorbereiten und anschließend mit den üblichen Fusion-Funktionen weiterverarbeiten.
Typischer Ablauf
- Eine Skizze öffnen oder neu anlegen und einen Mittelpunkt setzen.
- CircleWizard im Erstellen-Menü von Autodesk Fusion starten.
- Den gewünschten Skizzenpunkt auswählen.

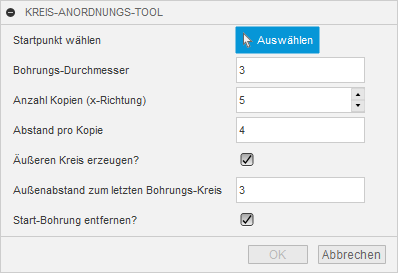

- Bohrungsdurchmesser, Kopienanzahl und Abstand einstellen.
- Optional Außenkreis und Entfernung der Startbohrung konfigurieren.
- Die angezeigte Kreisanzahl prüfen und das Muster erzeugen.
Version 1.4 schützt Fusion zusätzlich vor versehentlich sehr großen Konfigurationen: Umfangreiche Muster werden im Dialog kenntlich gemacht, während übergroße Eingaben nicht ausgeführt werden.
