HelixPathPilot

Variable Helixkurven und oberflächengeführte Windungen in Autodesk Fusion erstellen – mit mehreren Abschnitten, Live-Vorschau und einstellbarem Abstand zu Zylinder- und Kegelflächen.

Download auf GitHubRepository ansehen
HelixPathPilot – Helixkurven für Autodesk Fusion

Eine Feder mit wechselnder Steigung, eine konische Wicklung oder ein räumlicher Sweep-Pfad: HelixPathPilot erstellt dafür Helixkurven als 3D-Skizzen in Autodesk Fusion. Du bestimmst den Verlauf über Parameter oder lässt ihn einer Zylinder- beziehungsweise Kegelmantelfläche folgen. Die Live-Vorschau zeigt den Pfad direkt im Modell.

Aktueller Entwicklungsstand

Die Entwicklungsversion 0.3.4 unterstützt parametrische Helices mit mehreren Abschnitten und den Modus Surface Helix einschließlich einstellbarem Oberflächenabstand. Oberfläche und Funktionsumfang werden weiterentwickelt. Die grundlegende Funktion wurde laut Projektdokumentation in Fusion bestätigt; weitere manuelle Prüffälle sind noch offen.

Wichtige Funktionen

  • Variable Helixkurven: Bis zu 32 Abschnitte mit eigener Länge sowie Start- und Endwerten für Durchmesser und Steigung anlegen. Folgeabschnitte übernehmen den Enddurchmesser des Vorgängers.
  • Achse und Ausrichtung: Konstruktionsachsen, gerade Körperkanten oder Skizzenlinien auswählen. Ohne Auswahl wird die globale Z-Achse verwendet. Drehrichtung und Startwinkel gelten für die gesamte Helix.
  • Achslänge übernehmen: Die Gesamtlänge einmalig an eine endliche Linie oder Kante anpassen; die Längenverhältnisse der Abschnitte bleiben erhalten.
  • Tangentiale Übergänge: Die optionale G1-Einstellung richtet die Tangenten benachbarter Splines für die weitere Verwendung als Sweep-Pfad aus.
  • Surface Helix: Eine vollständige Zylinder- oder Kegelmantelfläche auswählen und mit konstanter Steigung über ihre axiale Länge verfolgen. Der Startrand lässt sich wechseln.
  • Surface Offset: Die Kurve mit positivem oder negativem Abstand zur Mantelfläche erzeugen. Am Kegel wird der Abstand senkrecht zur Fläche gemessen.
  • Live-Vorschau und 3D-Skizze: Den Verlauf im Ansichtsfenster kontrollieren und anschließend als räumliche Spline-Geometrie ausgeben.

Installation in Autodesk Fusion

  1. Über Download auf GitHub den Quellstand als ZIP herunterladen und entpacken. Der Download folgt dem Entwicklungszweig und kann neuer als der hier beschriebene Stand sein.
  2. Den vollständigen Unterordner Fusion_addin/HelixPathPilot lokal ablegen. Verwende diesen aktiven Add-in-Ordner; der gleichnamige Ordner direkt im Repository-Hauptverzeichnis enthält einen inaktiven Altstand.
  3. In Fusion Dienstprogramme → Zusatzmodule → Skripte und Zusatzmodule öffnen, alternativ mit Umschalt+S.
  4. Unter Zusatzmodule den aktiven Ordner hinzufügen und HelixPathPilot ausführen.
  5. In einem Konstruktionsdokument Volumenkörper → Erstellen → HelixPathPilot v0.3.4 öffnen.

Die Entwicklungs- und Installationsanleitung beschreibt den aktuellen Stand und die Funktionstests.

Vom Helixpfad zur Wicklung

Wähle für eine frei definierte Helix den parametrischen Modus. Lege Achse, Drehrichtung und Startwinkel fest und passe Länge, Durchmesser und Steigung der Abschnitte an. Prüfe den Verlauf in der Vorschau und bestätige die Erstellung.

Für eine oberflächengeführte Windung wählst du Surface Helix, markierst eine vollständige Zylinder- oder Kegelmantelfläche und stellst Steigung, Startrand und gegebenenfalls den Oberflächenabstand ein.

Das Ergebnis ist jeweils ein Skizzenpfad. Einen Federkörper, eine Wicklung oder eine Nut modellierst du anschließend mit den passenden Fusion-Werkzeugen, etwa einem Sweep mit eigenem Querschnitt.

Grenzen und geplante Erweiterungen

Die erzeugten Splines nähern den berechneten Helixverlauf an. Im Surface-Modus entsteht keine assoziative Bindung an den Ausgangskörper. Unterstützt werden vollständige Zylinder- und Kegelmäntel mit zwei Kreisrändern; beliebige Freiformflächen und Kegelspitzen gehören nicht zum aktuellen Umfang.

Gespeicherte Presets, nachträgliches Bearbeiten über gespeicherte Helix-Parameter, variable Steigung im Surface-Modus und die automatische Erzeugung von Feder- oder Sweep-Körpern sind noch nicht verfügbar. Dialogeingaben bleiben nach dem Schließen derzeit nicht für den nächsten Aufruf erhalten.

Quellcode und Rückmeldungen

HelixPathPilot ist ein Projekt der Know-How-Schmiede unter der MIT-Lizenz. Im GitHub-Repository findest du Quellcode, Entwicklungsstand und weitere Beispiele. Fehler und Ideen kannst du über die GitHub-Issues melden.

Einblick in das Plug-in

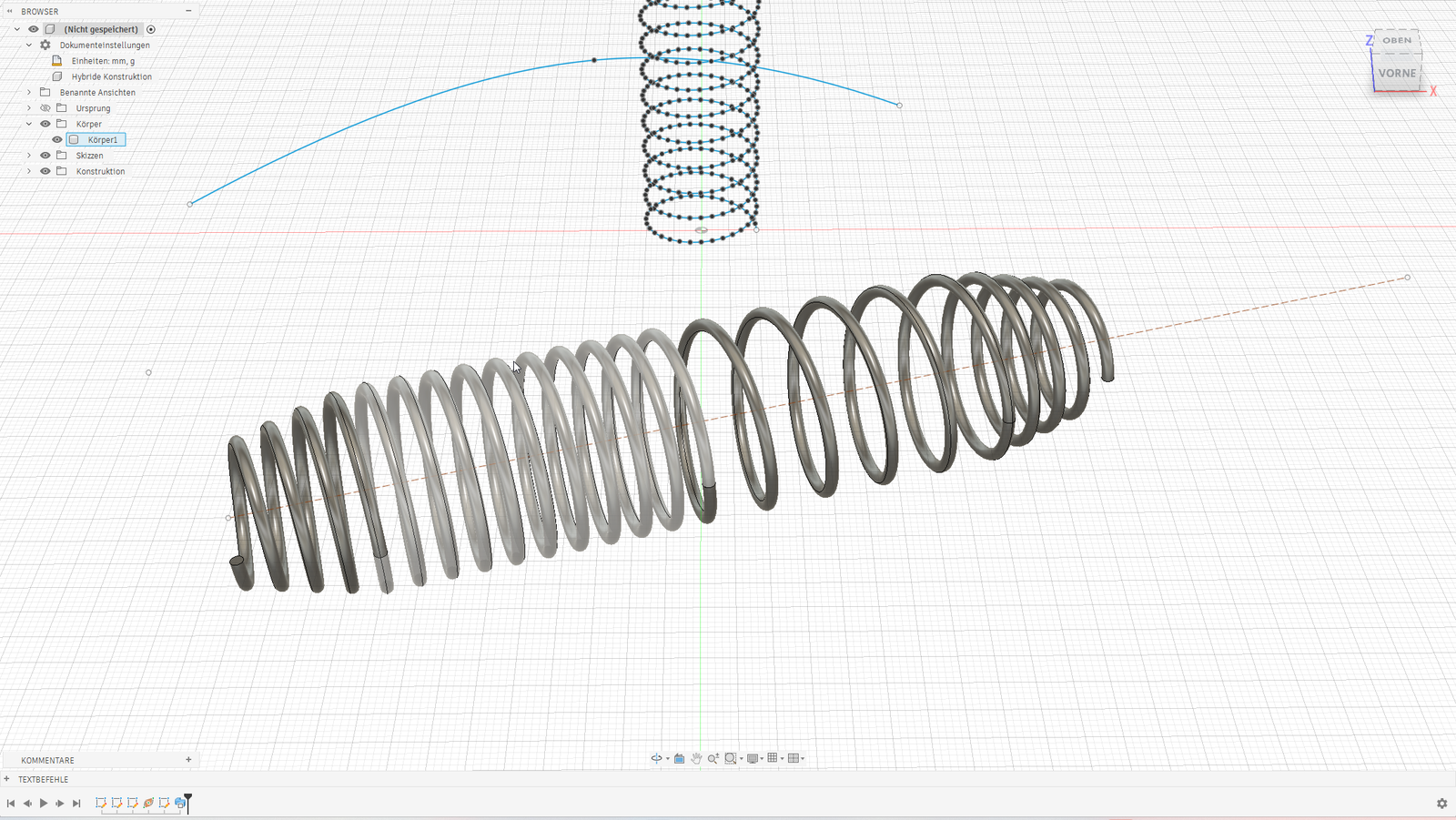

Federförmiger Körper mit variablen Windungsabständen um eine geneigte Achse neben der Helix-Skizze in Fusion
Variable Steigung und geneigte Achse in Version 0.2.2. Der Federkörper wurde anschließend mit Fusion-Werkzeugen aus dem Skizzenpfad modelliert. Quelle: Know-How-Schmiede / HelixPathPilot (MIT).

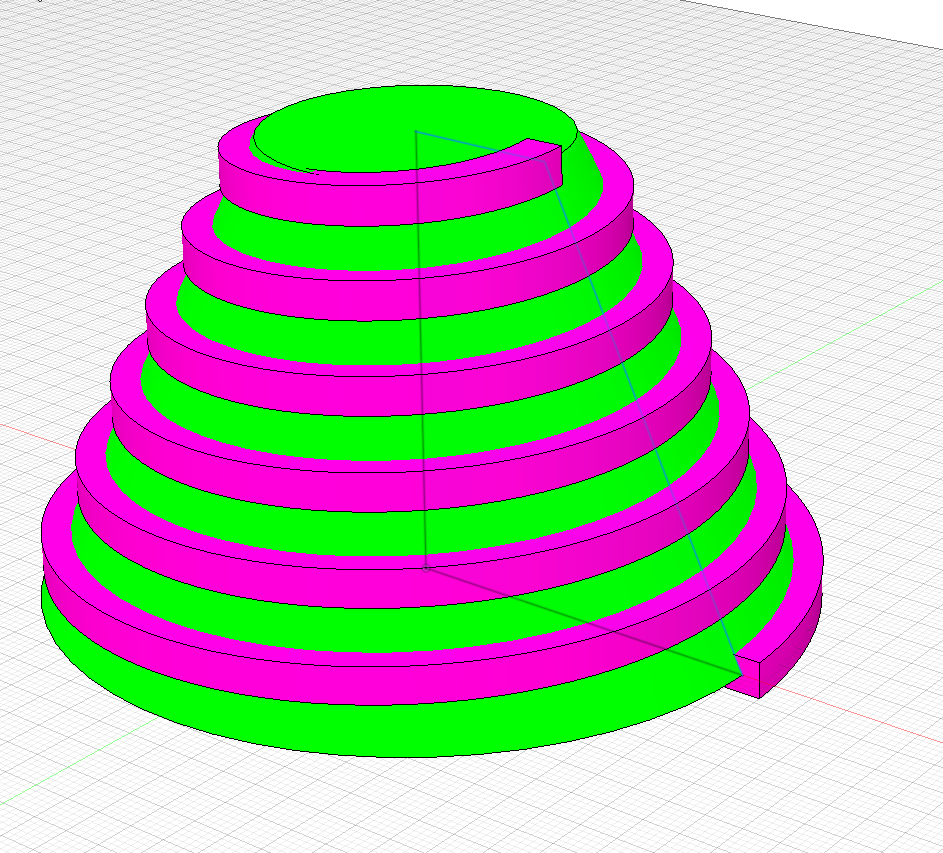

Magentafarbene Wicklung mit rechteckigem Querschnitt um einen grünen Kegelstumpf
Anwendungsbeispiel aus Version 0.3.3: Eine Wicklung folgt dem Kegelstumpf. HelixPathPilot liefert den Pfad; der Körper entsteht in einem weiteren Modellierungsschritt. Quelle: Know-How-Schmiede / HelixPathPilot (MIT).

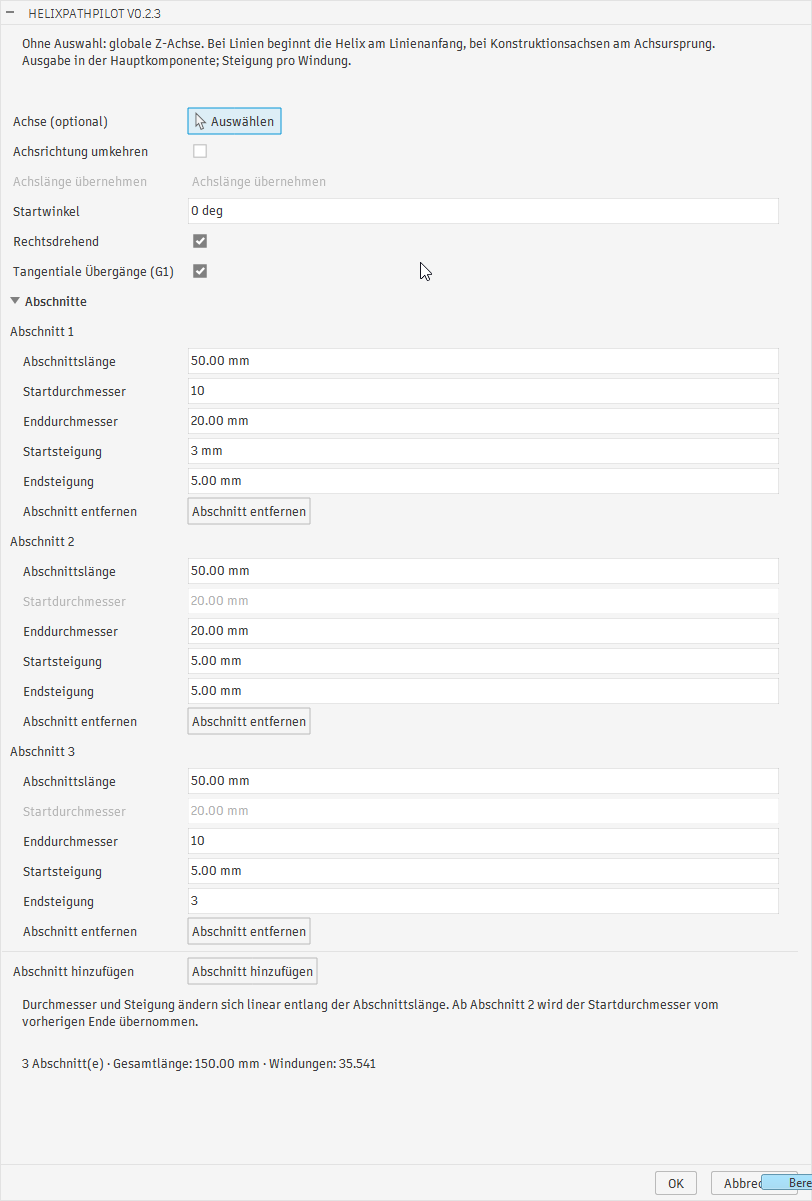

HelixPathPilot-Dialog mit drei Helixabschnitten und aktivierten tangentialen Übergängen
Abschnittsverwaltung in Version 0.2.3: drei Abschnitte mit jeweils 50 mm Länge und aktivierten tangentialen Übergängen (G1). Quelle: Know-How-Schmiede / HelixPathPilot (MIT).

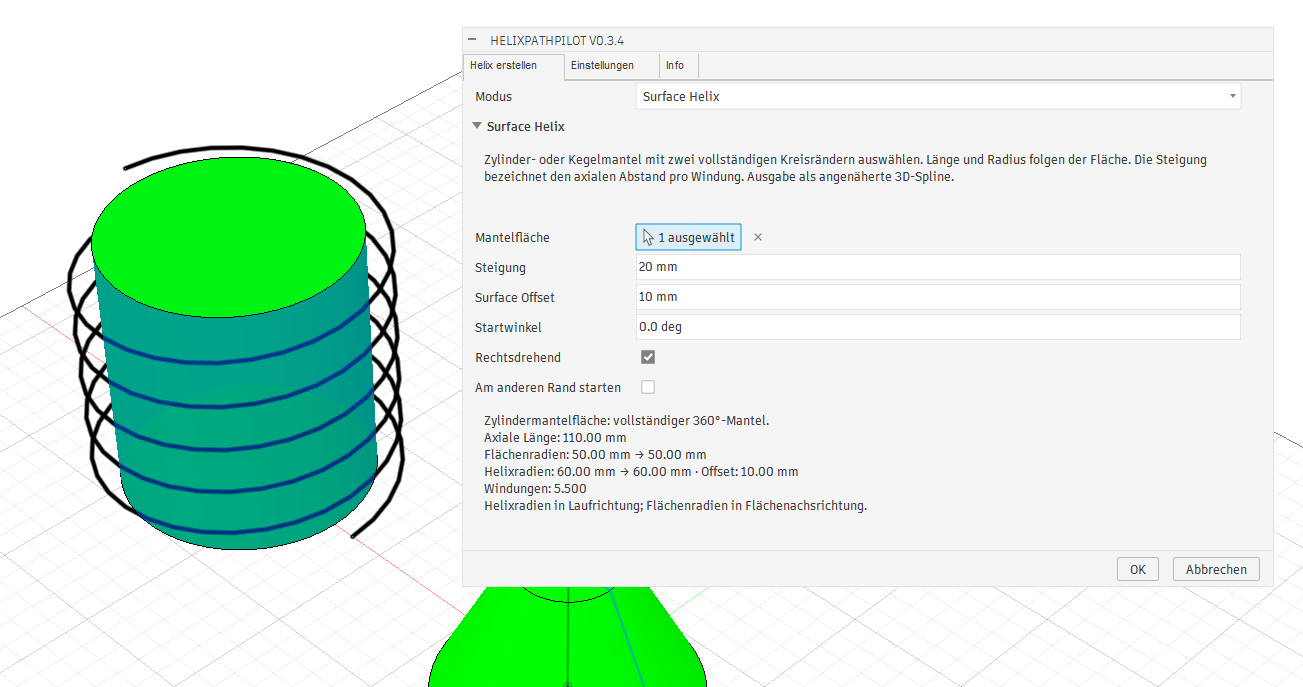

HelixPathPilot 0.3.4 mit Helix-Vorschau im Abstand von 10 mm zur Zylindermantelfläche
Zylinder mit positivem Surface Offset: Die Helix verläuft 10 mm außerhalb der Mantelfläche. Version 0.3.4, Quelle: Know-How-Schmiede / HelixPathPilot (MIT).
