SketchWizard übergibt 2D-Geometrie schnell aus Autodesk Fusion an CAM-Programme, Laserschneider, Plotter, CNC-Workflows oder die technische Dokumentation. Als Quelle dient entweder eine vorhandene Skizze oder eine ausgewählte planare Körperfläche, aus der das Add-in automatisch eine Exportskizze erzeugt.
Wichtige Funktionen
- Export als DXF, SVG, PDF, HPGL oder G-Code
- direkte Auswahl einer Skizze oder einer planaren Körperfläche
- zwei Projektionsmodi für flächenbasierte Exporte
- optionales Deaktivieren der automatisch erzeugten Exportskizze
- dauerhafte Speicherung des zuletzt verwendeten Ausgabeordners
- automatische Dateinamen aus Konstruktions- und Skizzennamen
- Benutzeroberfläche auf Deutsch, Englisch, Spanisch, Französisch, Italienisch und Polnisch

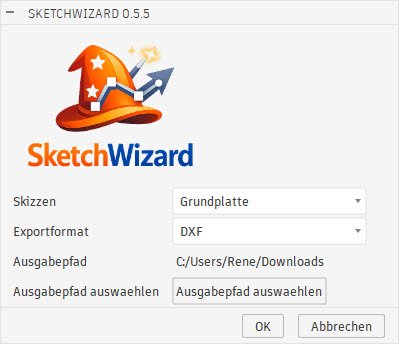

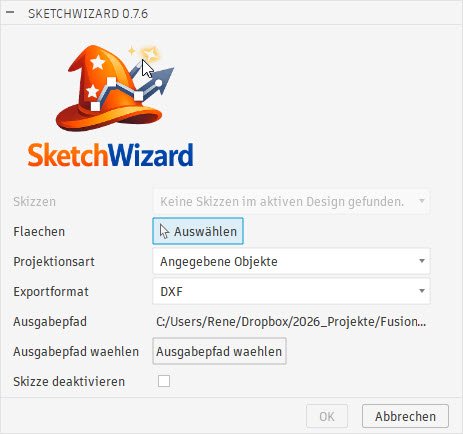

Für den Export wählst du Quelle, Ausgabeformat und Zielordner direkt im Fusion-Dialog. Bei einer planaren Fläche kannst du zusätzlich festlegen, ob bestimmte Objekte oder ganze Körper projiziert werden. Das Ergebnis lässt sich anschließend ohne unnötige Zwischenschritte im jeweiligen Fertigungs- oder Dokumentationsprogramm weiterverwenden.
Typischer Ablauf
- SketchWizard in Autodesk Fusion starten.
- Eine Skizze oder eine planare Fläche auswählen.
- Bei einer Fläche den passenden Projektionsmodus festlegen.
- DXF, SVG, PDF, HPGL oder G-Code als Ausgabeformat wählen.
- Zielordner angeben und den Export ausführen.
Geplante Erweiterungen sind unter anderem der Export mehrerer Skizzen, Layer-Unterstützung, Export-Presets und zusätzliche Einstellungen für die G-Code-Ausgabe.
