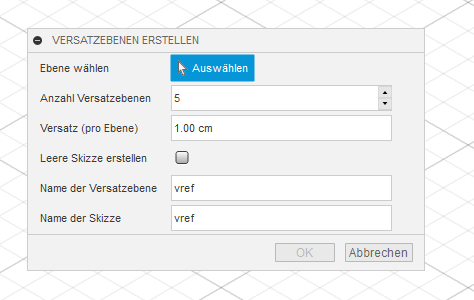

Das VersatzebenenTool automatisiert eine wiederkehrende Aufgabe in Autodesk Fusion: Ausgehend von einer Konstruktionsebene oder planaren Fläche erzeugt es in einem Durchlauf eine frei wählbare Anzahl paralleler Ebenen. Abstand, Namen, optionale Skizzen und die Gruppierung in der Zeitleiste werden zentral im Dialog festgelegt.
Wichtige Funktionen
- 1–50 Versatzebenen in einem Durchlauf in der Stammkomponente erzeugen
- Ausgangsebene oder planare Fläche direkt im Dialog auswählen
- gemeinsamen Abstand zwischen den Ebenen festlegen
- Ebenen automatisch und fortlaufend benennen
- auf jeder neuen Ebene optional eine leere Skizze anlegen
- eigene Basisnamen für Ebenen und Skizzen vergeben
- erzeugte Ebenen auch nach dem Anlegen von Skizzen sichtbar lassen oder gezielt ausblenden
- Mindestgröße der Ebenendarstellung einstellen (Standard: 100 mm), mit zusätzlicher Breite für längere Namen
- erzeugte Elemente bei aktiviertem Konstruktionsverlauf optional in der Fusion-Zeitleiste gruppieren
- Benutzeroberfläche auf Deutsch, Englisch, Französisch, Spanisch und Polnisch
- Installation unter Windows per Setup oder manuell per Release-Archiv

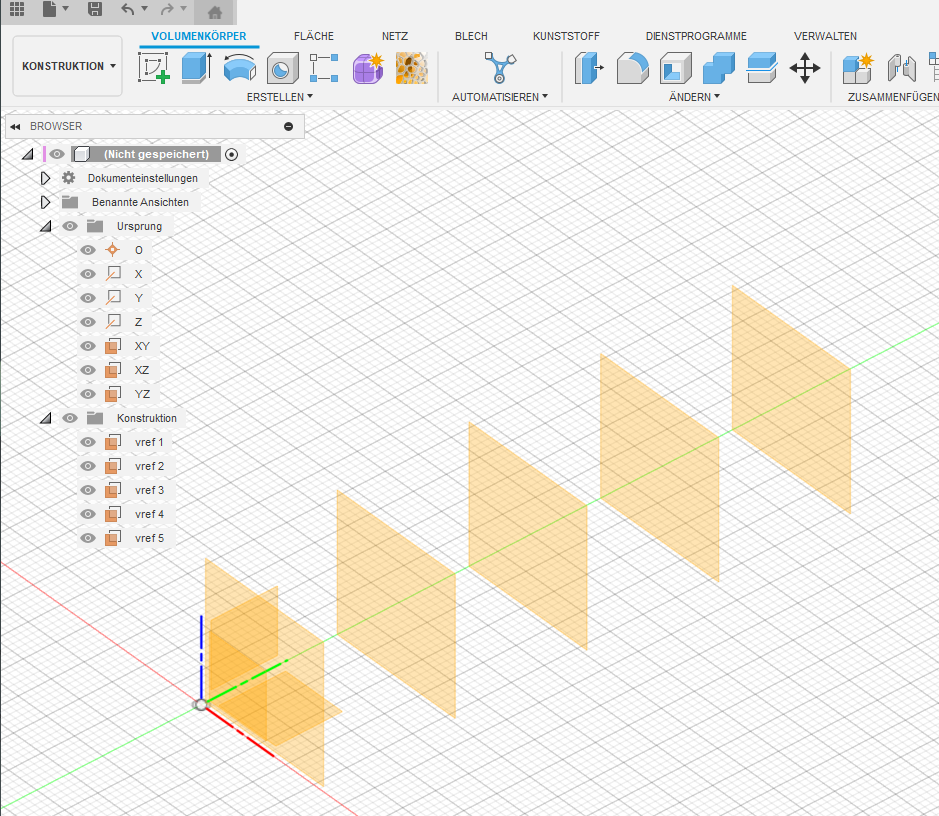

Die erste erzeugte Ebene liegt an der Position der gewählten Ausgangsebene. Jede weitere Ebene wird um den eingestellten Abstand versetzt. Fortlaufende Nummern sorgen dafür, dass Ebenen und Skizzen auch bei größeren Modellbau- oder Konstruktionsprojekten übersichtlich bleiben.
Der Abstand gilt für die gesamte Serie; individuelle Abstände je Ebene sind nicht vorgesehen. Eingaben verwenden die Längeneinheiten deiner Konstruktion. Im direkten Modellierungsmodus ist die Gruppierung deaktiviert.
Neu seit Version 1.2
Die Versionen bis 1.3.1 ergänzen fünf Sprachen, ein gemeinsames Projektbanner und Prüfungen für Auswahl und Zahlenwerte. Außerdem wurden die Auswahl planarer Flächen und Startprobleme beim gleichzeitigen Einsatz anderer Add-ins korrigiert. Die Sprache folgt deinen Fusion-Voreinstellungen; nach einem Sprachwechsel startest du Fusion neu. Nicht unterstützte Sprachen verwenden Englisch.
Seit Version 1.3.0 bleiben neu erzeugte Ebenen standardmäßig auch dann sichtbar, wenn du darauf Skizzen anlegst. Über „Erstellte Ebenen anzeigen“ kannst du sie ausblenden. Die einstellbare Mindestgröße verändert nur das sichtbare Rechteck der Ebene, nicht die Geometrie oder den Skizzenmaßstab. Größere vorhandene Darstellungen bleiben erhalten.
Version 1.3.1 behebt die Gruppierung in neuen Konstruktionen mit noch leerer Zeitleiste. Im Windows-Installer kannst du den Zielordner jetzt prüfen und ändern; die Abschlussseite zeigt den tatsächlich verwendeten Pfad.
Für sichtbare Ebenennamen aktivierst du in Fusion „Anzeigeeinstellungen → Objektsichtbarkeit → Konstruktionsebenennamen“. Beim Anzeigen der erzeugten Ebenen wird auch der Konstruktionsordner der Stammkomponente eingeblendet. Dadurch können weitere Ebenen erscheinen, deren eigene Sichtbarkeit bereits eingeschaltet war.
Typischer Ablauf

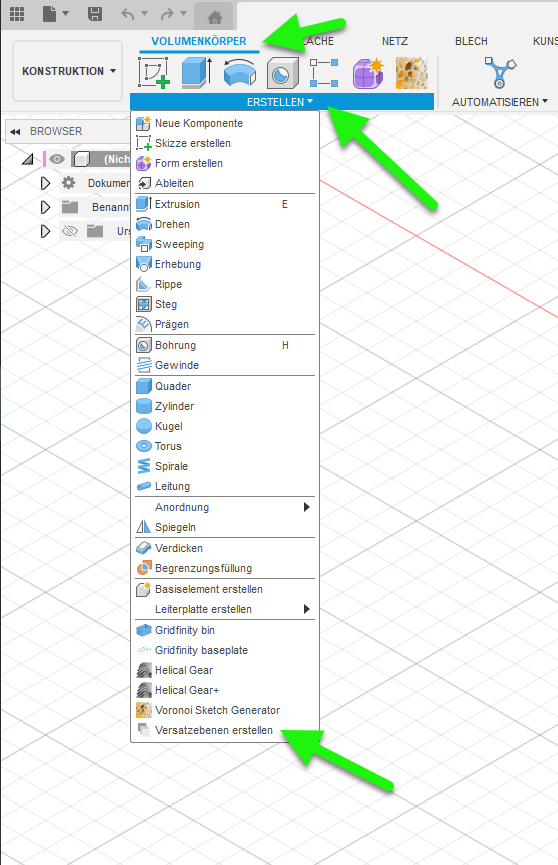

- Das VersatzebenenTool im Erstellen-Menü von Autodesk Fusion starten.
- Eine vorhandene Konstruktionsebene oder planare Fläche auswählen.
- Anzahl (1–50) und gemeinsamen Abstand der gewünschten Ebenen eingeben.
- Namen und bei Bedarf die automatische Skizzenerzeugung festlegen.
- Sichtbarkeit und Mindestgröße der Ebenendarstellung einstellen.
- Bei aktiviertem Konstruktionsverlauf bei Bedarf die Gruppierung einschalten.
- Den Dialog bestätigen und die erzeugten Ebenen kontrollieren.
Das Werkzeug eignet sich besonders für Modellbau, Spantenkonstruktionen und andere parametrische Entwürfe, bei denen viele regelmäßig angeordnete Referenzebenen benötigt werden.
Installation und Update
Lade die gewünschte Version aus den GitHub-Releases. Unter Windows kannst du den angebotenen Installer verwenden. Vergleiche seinen Zielordner mit dem in Fusion registrierten Add-in-Pfad: Das Setup erkennt diesen nicht automatisch. Registriere den Installationsordner bei Bedarf über „Skripte und Zusatzmodule → Zusatzmodule → Hinzufügen (+)“.
Für die manuelle Installation unter Windows oder macOS entpackst du das Archiv und wählst in Fusion den vollständigen Ordner fusion_addin/VersatzebenenTool mit der Python- und Manifest-Datei aus. Bei einem manuellen Update stoppst du das Add-in, ersetzt seine Dateien und startest es erneut.
Weitere Details findest du in der deutschen Anleitung und der Versionshistorie.
